پیش از این در مقالهای به دلایل و کلیات مبحث باز کردن رول فولاد پرداختیم. حال میخواهیم موضوع باز کردن رول فولاد ۲۵ میلیمتر را با جزئیات بیشتری مورد بررسی قرار دهیم. در مقاله پیشین به طور گذرا به اهمیت حفظ کیفیت ورقها در حین باز کردن رول با توجه به ویژگیهای خاص مصالح اشاره شد. در این مطلب موضوع حفظ کیفیت ورقهای فولادی به ضخامت ۲۵ میلیمتر در مراحل مختلف از جمله حمل و نگهداری، انتخاب ماشین مناسب، ملاحظات فنی در خصوص قرارگیری رولها در ماشینآلات، و محاسبات مربوط به طول رول مورد توجه قرار میگیرند.
۱- ملاحظات فنی پیش از باز کردن رول فولاد ۲۵ میلیمتر
باید توجه داشت که حفظ کیفیت ورقهای فولادی تنها به مرحلهی باز کردن رول فولاد در کارگاه منحصر نبوده و دقت در امور حمل و نقل و نگهداری موضوع نیز مهمی است. اگر ایمنی رولها در این مراحل به درستی رعایت نشود هنگام باز کردن رول فولاد ۲۵ میلیمتر شاهد مشکلاتی همچون لهیدگی و تاب خوردگی در لبهها و گوشههای ورق و یا خط خوردگی در بخشهای بیرونی صفحات و در نتیجه اتلاف مصالح و هزینه خواهیم بود.
برای جلوگیری از این مشکل تهیهی پوشش مناسب برای رولها در حین نگهداری و حملونقل مهم است. اگر ضخامت ورقها کم باشد یا کاربری حساس داشته باشند باید خود رول با پوشش همراه باشد. در غیر این صورت برای رول فولاد ۲۵ میلیمتر با کاربری نرمال استفاده از یک پوشش کلی بر روی تریلر حمل رولها کافی خواهد بود.

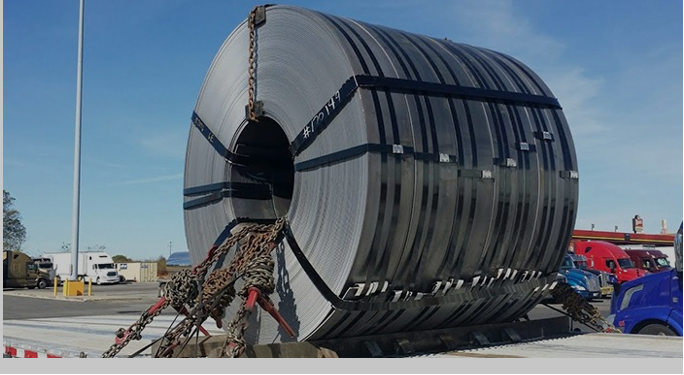

استانداردهای مربوط به حملونقل رولها نیز متناسب با شرایط ویژهی آنها تعریف میشود. زمانیکه هدف باز کردن رول فولاد ۲۵ میلیمتر باشد، معمولا رول مد نظر با کمک ۶ دسته زنجیر با مقاومت متناسب با وزن کل رول (۳ دسته زنجیر در هر طرف تریلر حمل کنندهی رول) استفاده میشود. در مورد رولهای سنگینتر ممکن است از زنجیرهای بیشتری استفاده شود. در بستن و نگهداری رولها به کمک زنجیر باید توجه لازم جهت اجتناب از لهیدگی لبهها در محل اتصال –به دلیل فشار وارده از سمت زنجیرها- به عمل آید. همین امر موجب گشته شیوههای جدیدتری جهت بستن رولهای نیز ابداع شوند اما همچنان مهار با زنجیر متداولترین شیوه محسوب میشود.

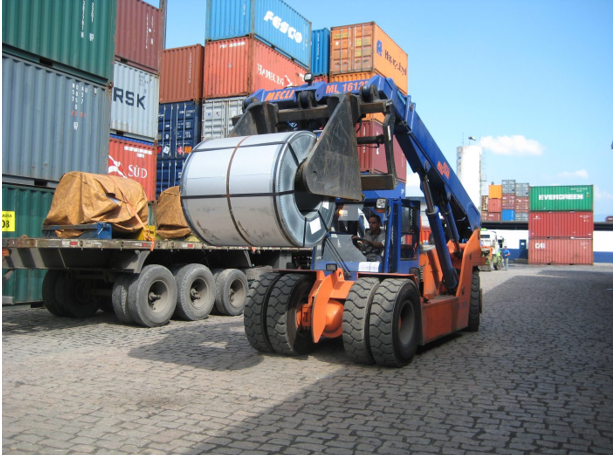

روش مناسب جابهجایی در مسافتهای کوتاه مثلا داخل کارگاه و کارخانه، پیش از باز کردن رول فولاد ۲۵ میلیمتر، قرار دادن رول حول یک محور استوانهای و حمل به کمک جرثقیل میباشد که با حداقل آسیب برای ورقها همراه است.
همانگونه که در تصاویر مختلف ملاحظه میشود در صورتی که عرض رولها کم باشد از تسمههایی برای اتصال رولهای با طول و ضخامت یکسان استفاده میشود تا فرآیند حمل سادهتر شده و با سرعت بیشتری صورت گیرد. رعایت تعداد و نوع تسمهها نیز متناسب با ضخامت ورق و وزن رولها خواهد بود. برای رول فولاد ۲۵ میلیمتر معمولا تعداد ۸ عدد تسمه مورد استفاده قرار میگیرد.
۲- انتخاب ماشین مناسب برای باز کردن رول فولاد ۲۵ میلیمتر
انتخاب ماشینآلات مورد استفاده جهت باز کردن رول فولاد ۲۵ میلیمتر باید با دقت و توجه صورت گیرد. سرعت حرکت غلطکها در ماشین باید مناسب این ضخامت باشد تا ضمن انجام سریع مراحل، احتمال آسیبدیدگی ورقها در طول فرآیند به حداقل برسد. همچنین طول و عرض ورق رول شده مد نظر قرار میگیرد و ماشین مورد استفاده برای باز کردن رول باید ظرفیت کافی برای تحمل وزن رول و پردازش ورق با ابعاد انتخابی ما را داشته باشد. ماشینهای خطوط کوتاه (short-lines) به باز کردن رولهایی با طول کم و ماشینآلات با خطوط بلند (long-lines) در کارگاههای بزرگتر برای باز کردن رولهایی با طول بیشتر به کار میروند. بدیهی است که در خطوط بلند سرعت اهمیت ویژهای دارد. خطوط کوتاه معمولا در مورد مصالح و رولهای سنگینتر کاربرد دارند. در تصاویر زیر دو نمونه از ماشینآلات خطوط کوتاه و بلند را ملاحظه میکنید. برخی ماشینها با عنوان ماشین برش (Slitting Machine) مجهز به تجهیزاتی هستند که در حین باز کردن برش طولی در ورقها ایجاد میکند.

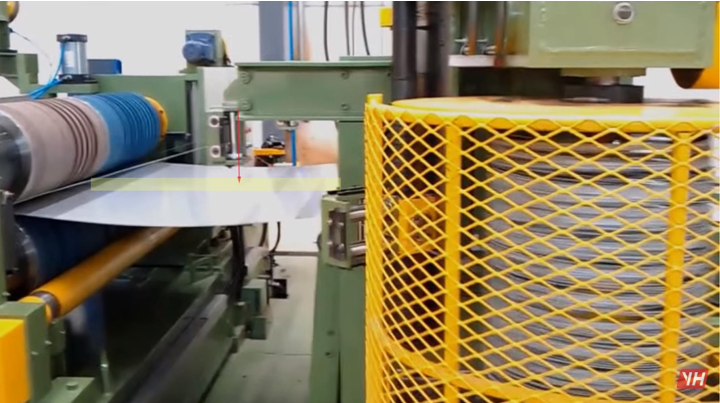

ماشین برش علاوه بر باز کردن رولها برش طولی در ورقها نیز ایجاد کرده و آنها را به دو ورق تبدیل میکند
- ملاحظات فنی در حین باز کردن رول فولاد ۲۵ میلیمتر
جایگذاری صحیح و تراز کردن دقیق رولها بر روی غلطکها پیش از آغاز فرآیند باز کردن رول فولاد ۲۵ میلیمتر اهمیت ویژهای دارد. در برخی کارگاهها با حساسیت بالا این مرحله به کمک ابزارهای ماشینی صورت میگیرد. همچنین در بیشتر ماشینها ورق ابتدا بر روی زبانهای ثابت میشود. ورق فولادی از طریق این زبانه به سمت غلطکی که وظیفهی پرس و صاف کردن ورق رول شده را دارد هدایت میشود. ناگفته پیداست که عدم دقت در این مرحله خسارات جبرانناپذیری در پی خواهد داشت. تنظیم اجزای ماشین از جمله فیکس کردن صحیح غلطکها در محل خود از دیگر مواردی است که نیازمند دقت کارکنان میباشد.

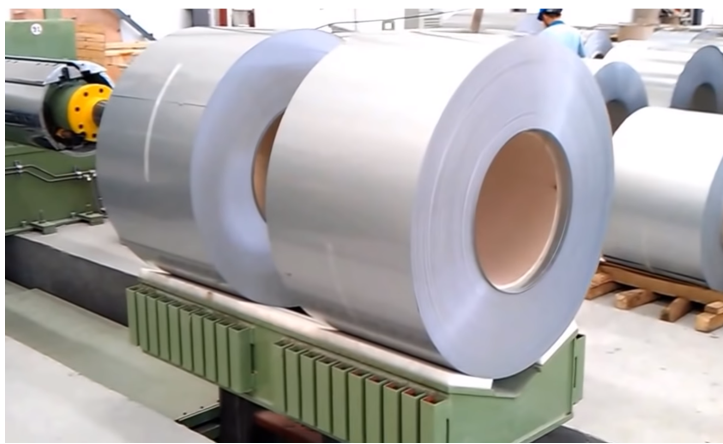

حمل رولهای فولادی بر روی ریلهای مخصوص جهت اطمینان از دقت کار
۴- محاسبات طولی هنگام باز کردن رول فولاد ۲۵ میلیمتر
در طول فرآیند باز کردن رول فولاد ۲۵ میلیمتر، گاه محاسبهی طولی از ورق فولادی که باز شده و طول مقدار باقی مانده مهم میشود. برای این منظور از فرمولهای تقریبی جهت تخمین طول رول و تعداد دورهای باقیمانده بر اساس سه مشخصهی ضخامت، قطر داخلی و قطر بیرونی رول وجود دارند. در مورد رول ۲۵ میلیمتری با توجه به آنکه ما ضخامت را در اختیار داریم محاسبات اندکی سادهتر میشوند. تعداد دورها از تقسیم اختلاف میان قطر بیرونی و داخلی بر عدد ۵۰ دست میآیند. فرمول مورد استفاده فرمول زیر میباشد که در آن واحد محاسبهی قطرها میلیمتر خواهد بود.
با به دست آمدن تعداد دورها، طول ورق نیز از فرمول زیر محاسبه میشود که در آن N، تعداد دورهای به دست آمده در مرحلهی قبل و D0، قطر داخلی رول به میلیمتر خواهد بود:
در این مطلب به نکات فنی بارز در باز کردن رولهای فولادی ۲۵ میلیمتری پرداختیم. همانگونه که ملاحظه میشود اگرچه فولاد مصالح مستحکمی است، اما در مراحل آمادهسازی حساسیتهای خاص خود را دارد. در صورت عدم رعایت نکات فنی مهم در فرآیند نگهداری، حمل، و باز کردن رول فولاد، این مصالح به شدت آسیبپذیر خواهد بود. در حال حاضر کارخانهی صنعت متال با در اختیار داشتن تجهیزات ویژهی باز کردن رول فولاد ۲۵ میلیمتر، به طور تخصصی در این زمینه فعالیت میکند. در صورت علاقهمندی میتوانید جهت دریافت مشاوره، دسترسی به اطلاعات بیشتر و مشاهدهی نمونه پروژهها و کاتالوگ شرکت به سایت این کارخانه به آدرس پروفیل متال مراجعه نمایید.
